Wymiennik ciepła powietrze-powietrze to urządzenie służące do efektywnej wymiany ciepła między dwoma strumieniami powietrza. Działa na zasadzie pobierania ciepłego powietrza z jednego źródła i schładzania go zimnym powietrzem z otoczenia. To rozwiązanie znajduje szerokie zastosowanie w klimatyzacji, wentylacji i automatyce przemysłowej. Wymienniki te oferują wysoką wydajność chłodniczą i grzewczą, a także znaczny przepływ powietrza, co przekłada się na ich efektywność energetyczną.
Kluczowe informacje:
- Umożliwia odzyskiwanie energii cieplnej, obniżając koszty ogrzewania i chłodzenia
- Stosowany w systemach klimatyzacyjnych, wentylacyjnych i szafach sterowniczych
- Wydajność chłodnicza: 1,3-2,32 kW, grzewcza: 2,33-4,32 kW
- Przepływ powietrza: 440-950 m³/h
- Wysoka sprawność odzysku ciepła (do 75%)
- Cicha praca i łatwość instalacji
Czym jest wymiennik ciepła powietrze-powietrze?
Wymiennik ciepła powietrze-powietrze to urządzenie służące do efektywnej wymiany energii cieplnej między dwoma strumieniami powietrza o różnych temperaturach. Jest kluczowym elementem systemów wentylacyjnych i klimatyzacyjnych, umożliwiającym odzysk ciepła z powietrza wywiewanego.
Główne elementy konstrukcyjne wymiennika ciepła powietrze-powietrze to obudowa, rdzeń wymiany ciepła oraz wentylatory. Rdzeń, wykonany najczęściej z aluminium lub tworzywa sztucznego, posiada specjalnie ukształtowane kanały umożliwiające przepływ powietrza. Wentylatory zapewniają cyrkulację powietrza przez urządzenie, podczas gdy obudowa izoluje proces wymiany ciepła od otoczenia.
Jak działa wymiennik ciepła powietrze-powietrze?
Wymiennik ciepła powietrze-powietrze działa na zasadzie przepływu krzyżowego lub przeciwprądowego. Ciepłe powietrze wywiewane z pomieszczenia przepływa przez jedną część wymiennika, oddając swoją energię cieplną do materiału rdzenia. Jednocześnie, chłodne powietrze nawiewane z zewnątrz przepływa przez drugą część, odbierając zgromadzone ciepło. Dzięki temu procesowi, świeże powietrze wchodzące do budynku jest wstępnie ogrzane, co znacząco redukuje koszty ogrzewania.
Proces wymiany ciepła zachodzi bez bezpośredniego kontaktu strumieni powietrza. Energia cieplna przenoszona jest przez ścianki rdzenia wymiennika. W niektórych modelach, oprócz ciepła jawnego, możliwy jest również transfer wilgoci, co pozwala na kontrolę wilgotności w pomieszczeniach.
Efektywność odzysku ciepła
Sprawność odzysku ciepła to kluczowy parametr określający efektywność wymiennika ciepła powietrze-powietrze. Wyraża ona stosunek odzyskanej energii cieplnej do całkowitej energii możliwej do odzyskania.
- Wymienniki krzyżowe: typowa sprawność 50-75%
- Wymienniki przeciwprądowe: sprawność do 90%
- Wymienniki obrotowe: sprawność nawet do 85%
Zastosowania wymienników ciepła powietrze-powietrze
Wymienniki ciepła powietrze-powietrze znajdują szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemyśle. Ich uniwersalność wynika z możliwości efektywnego odzyskiwania energii w różnorodnych warunkach pracy.
Wymienniki w systemach wentylacyjnych
W budynkach mieszkalnych i komercyjnych, wymienniki ciepła powietrze-powietrze stanowią serce systemów wentylacji z odzyskiem ciepła, zwanych również rekuperacją. Umożliwiają one ciągłą wymianę powietrza przy jednoczesnym zachowaniu wysokiej efektywności energetycznej. Dzięki temu, budynki mogą spełniać rygorystyczne normy energetyczne bez kompromisów w zakresie jakości powietrza wewnętrznego.
Zastosowanie wymienników ciepła powietrze-powietrze znacząco poprawia jakość powietrza w pomieszczeniach. Usuwają one nadmiar wilgoci, redukują stężenie CO2 i innych zanieczyszczeń, zapewniając komfortowe i zdrowe warunki do życia i pracy.
Wykorzystanie w przemyśle
W sektorze przemysłowym, wymienniki ciepła powietrze-powietrze znajdują zastosowanie w wielu procesach produkcyjnych:

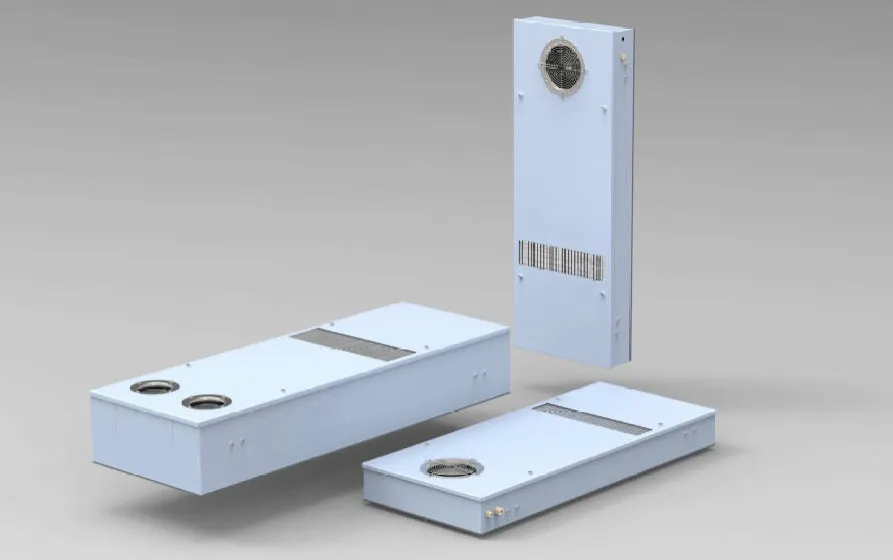

- Chłodzenie szaf sterowniczych i urządzeń elektronicznych
- Odzysk ciepła z procesów technologicznych
- Klimatyzacja hal produkcyjnych
- Osuszanie powietrza w procesach wymagających kontroli wilgotności
Wykorzystanie wymienników ciepła powietrze-powietrze w przemyśle przekłada się na znaczące oszczędności energetyczne. Pozwala to firmom na redukcję kosztów operacyjnych oraz zmniejszenie śladu węglowego, co jest kluczowe w kontekście współczesnych wyzwań klimatycznych.
Rodzaje wymienników ciepła powietrze-powietrze
Na rynku dostępnych jest kilka typów wymienników ciepła powietrze-powietrze, różniących się konstrukcją i parametrami pracy.
Wymienniki krzyżowe
Wymienniki krzyżowe to najpopularniejszy typ urządzeń do odzysku ciepła. Składają się z szeregu płyt, przez które przepływają krzyżujące się strumienie powietrza. Ich prosta konstrukcja zapewnia wysoką niezawodność i łatwość konserwacji. Wymienniki te charakteryzują się dobrym stosunkiem ceny do wydajności.
| Wydajność chłodnicza | 1,3 - 2,32 kW |
| Wydajność grzewcza | 2,33 - 4,32 kW |
| Przepływ powietrza | 440 - 950 m³/h |
Wymienniki obrotowe
Wymienniki obrotowe, znane również jako regeneratory, składają się z obracającego się koła wypełnionego materiałem akumulującym ciepło. Podczas obrotu, koło przechodzi na przemian przez strumień powietrza nawiewanego i wywiewanego, przekazując energię cieplną. Ta konstrukcja umożliwia nie tylko wymianę ciepła, ale również wilgoci.
- Zaleta: Wysoka sprawność odzysku ciepła i wilgoci
- Zaleta: Kompaktowa konstrukcja
- Wada: Wyższe koszty zakupu i konserwacji
- Wada: Możliwość przenikania zanieczyszczeń między strumieniami powietrza
Korzyści stosowania wymienników ciepła powietrze-powietrze
Implementacja wymienników ciepła powietrze-powietrze niesie ze sobą szereg istotnych korzyści dla użytkowników i środowiska.
Oszczędność energii
Wymienniki ciepła powietrze-powietrze znacząco redukują zużycie energii potrzebnej do ogrzewania i chłodzenia budynków. Odzyskując ciepło z powietrza wywiewanego, zmniejszają obciążenie systemów HVAC. W praktyce, może to prowadzić do oszczędności energii rzędu 30-50% w skali roku.
Dla przykładu, w typowym domu jednorodzinnym o powierzchni 150 m², zastosowanie wymiennika ciepła powietrze-powietrze może przynieść oszczędności energii na poziomie 5000-7000 kWh rocznie. Przekłada się to na redukcję kosztów ogrzewania o 1000-1500 zł, w zależności od źródła ciepła.
Poprawa komfortu użytkowników
Wymienniki ciepła powietrze-powietrze znacząco poprawiają jakość powietrza wewnętrznego. Ciągła wymiana powietrza eliminuje nadmiar CO2, wilgoci i innych zanieczyszczeń, zapewniając świeże i zdrowe środowisko do życia i pracy.
Regulacja wilgotności przez wymienniki entalpiczne pomaga utrzymać optymalny poziom wilgotności w pomieszczeniach, co jest kluczowe dla komfortu i zdrowia użytkowników. Zapobiega to problemom związanym z nadmierną suchością powietrza w zimie i wilgocią w lecie.
Porada: Jak wybrać odpowiedni wymiennik ciepła do swojego budynku?
- Określ wymaganą wydajność na podstawie kubatury pomieszczeń i liczby użytkowników
- Rozważ typ wymiennika (krzyżowy, przeciwprądowy, obrotowy) w zależności od potrzeb i budżetu
- Zwróć uwagę na sprawność odzysku ciepła - wyższa sprawność oznacza większe oszczędności
- Sprawdź poziom hałasu urządzenia, szczególnie jeśli ma być zainstalowane w przestrzeni mieszkalnej
Montaż i eksploatacja wymienników ciepła powietrze-powietrze
Prawidłowy montaż wymiennika ciepła powietrze-powietrze jest kluczowy dla jego efektywnej pracy. Urządzenie powinno być zainstalowane w miejscu umożliwiającym łatwy dostęp do celów konserwacji. Istotne jest również odpowiednie zaizolowanie kanałów wentylacyjnych, aby zminimalizować straty ciepła. Montaż powinien być przeprowadzony przez wykwalifikowanych specjalistów, zgodnie z wytycznymi producenta i obowiązującymi normami.
Kluczowe aspekty prawidłowej eksploatacji wymiennika ciepła powietrze-powietrze:
- Regularna wymiana filtrów powietrza (co 3-6 miesięcy)
- Kontrola szczelności połączeń i stanu izolacji
- Czyszczenie wymiennika zgodnie z zaleceniami producenta
- Okresowa kontrola pracy wentylatorów
- Monitorowanie parametrów pracy systemu
Konserwacja i czyszczenie
Regularna konserwacja wymiennika ciepła powietrze-powietrze jest niezbędna dla utrzymania jego wysokiej sprawności i długiej żywotności. Zaniedbania w tym zakresie mogą prowadzić do spadku efektywności i zwiększenia kosztów eksploatacji.
Podstawowe czynności konserwacyjne obejmują wymianę filtrów, czyszczenie powierzchni wymiennika oraz kontrolę stanu technicznego urządzenia. W przypadku wymienników krzyżowych, czyszczenie może być wykonywane przez użytkownika przy użyciu odkurzacza i miękkiej szczotki. Wymienniki obrotowe wymagają bardziej specjalistycznej konserwacji, często przeprowadzanej przez serwis producenta.
Przyszłość technologii wymienników ciepła powietrze-powietrze
Rozwój technologii wymienników ciepła powietrze-powietrze zmierza w kierunku zwiększenia ich efektywności i inteligencji. Nowe materiały, takie jak powłoki nanostrukturalne, pozwalają na poprawę transferu ciepła. Integracja z systemami automatyki budynkowej umożliwia optymalizację pracy w czasie rzeczywistym. Pojawia się także trend w kierunku miniaturyzacji, co pozwala na zastosowanie wymienników ciepła w mniejszych urządzeniach i systemach.
Potencjalne nowe obszary zastosowań obejmują systemy odzysku ciepła w pojazdach elektrycznych oraz mikrosieci energetyczne w inteligentnych miastach. Wymienniki ciepła powietrze-powietrze mogą odegrać kluczową rolę w dążeniu do neutralności klimatycznej budynków i procesów przemysłowych.
Wymienniki ciepła powietrze-powietrze: klucz do efektywnej i komfortowej wentylacji
Wymienniki ciepła powietrze-powietrze stanowią fundament nowoczesnych, energooszczędnych systemów wentylacyjnych. Ich zdolność do odzyskiwania ciepła z powietrza wywiewanego przekłada się na znaczące oszczędności energetyczne, sięgające nawet 50% rocznych kosztów ogrzewania i chłodzenia budynków.
Różnorodność typów wymienników, od popularnych krzyżowych po zaawansowane obrotowe, pozwala na dostosowanie rozwiązań do specyficznych potrzeb zarówno w budownictwie mieszkaniowym, jak i w zastosowaniach przemysłowych. Kluczowe jest jednak właściwe dobranie urządzenia oraz jego regularna konserwacja, co zapewni optymalną wydajność i długotrwałą eksploatację.
Przyszłość technologii wymienników ciepła powietrze-powietrze rysuje się obiecująco, z tendencją do zwiększania efektywności, integracji z inteligentnymi systemami zarządzania budynkiem oraz ekspansji na nowe obszary zastosowań. W obliczu wyzwań związanych ze zmianami klimatycznymi i rosnącymi kosztami energii, inwestycja w te urządzenia jawi się jako rozsądny krok w kierunku zrównoważonego i komfortowego środowiska życia i pracy.
