Płyta fundamentowa to kluczowy element konstrukcyjny budynku. Zapewnia stabilność i trwałość całej struktury. Składa się z kilku ważnych warstw, każda pełni określoną funkcję. Jej grubość waha się od 20 do 60 cm, zależnie od rodzaju gruntu i obciążeń.

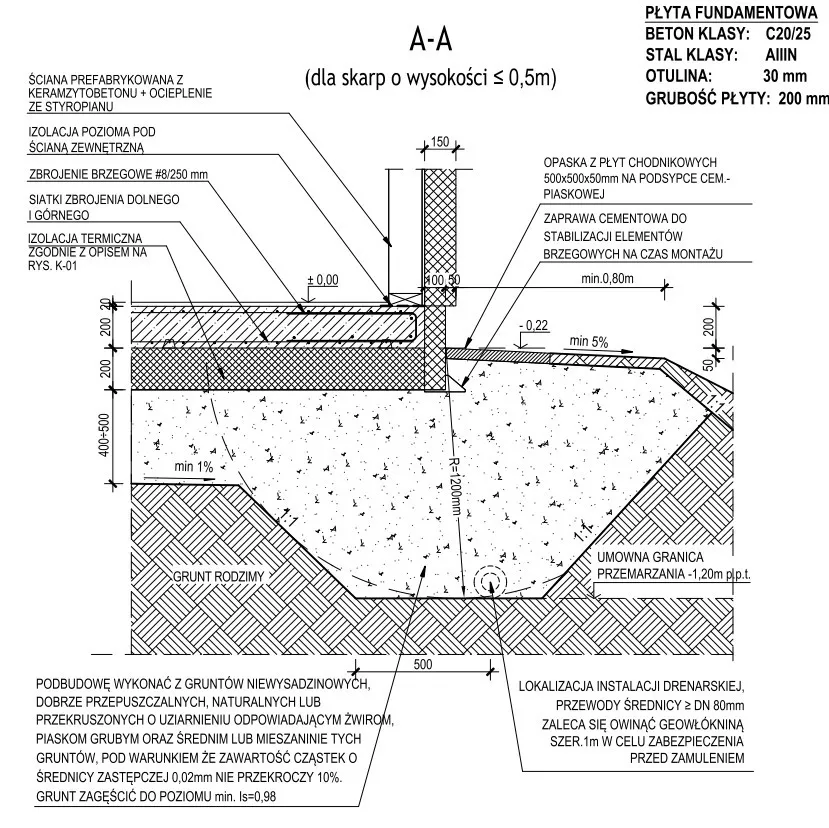

Przekrój płyty fundamentowej obejmuje podłoże gruntowe, izolację przeciwwilgociową, zbrojenie, beton i warstwę powierzchniową. Izolacja chroni przed wilgocią, a zbrojenie wzmacnia konstrukcję. Beton wypełnia całość, tworząc solidną podstawę.
W niektórych przypadkach stosuje się dylatacje - szczeliny pozwalające na niezależne ruchy segmentów. To istotne przy dużych płytach lub na gruntach o zróżnicowanej nośności.
Kluczowe informacje:- Płyta fundamentowa to alternatywa dla tradycyjnych ław fundamentowych
- Zapewnia lepszą izolację termiczną i stabilność na słabszych gruntach
- Grubość płyty zależy od rodzaju gruntu - od 20 cm na skale do 40 cm na piaskach
- Wymaga indywidualnego projektu opartego na badaniach geotechnicznych
- Składa się z pięciu głównych warstw, każda pełni ważną funkcję
Czym jest płyta fundamentowa?
Płyta fundamentowa to jednolity, płaski element konstrukcyjny, stanowiący podstawę budynku. Służy jako fundament i podłoga parteru jednocześnie.
Główne funkcje płyty fundamentowej to przenoszenie obciążeń z budynku na grunt, zapewnienie stabilności konstrukcji oraz ochrona przed wilgocią. Dodatkowo, pełni rolę izolacji termicznej, co jest szczególnie istotne w przypadku domów energooszczędnych.
W porównaniu z tradycyjnymi fundamentami, płyta fundamentowa ma kilka zalet. Zapewnia lepszą izolację termiczną i jest bardziej odporna na nierównomierne osiadanie gruntu. Jest też szybsza w wykonaniu. Jednak wymaga dokładniejszego przygotowania podłoża i może być droższa w realizacji niż klasyczne ławy fundamentowe.
Warstwy płyty fundamentowej
Warstwa podłoża gruntowego
Podłoże gruntowe to pierwsza i kluczowa warstwa przekroju płyty fundamentowej. Musi być odpowiednio przygotowane, aby zapewnić stabilne oparcie dla całej konstrukcji. Jego głównym zadaniem jest równomierne rozłożenie obciążeń i umożliwienie odprowadzania wody.
Do przygotowania podłoża najczęściej używa się pospółki lub piasku. Materiały te są zagęszczane warstwami, aby uzyskać odpowiednią nośność.
Izolacja przeciwwilgociowa
Izolacja przeciwwilgociowa to kluczowy element konstrukcji płyty fundamentowej. Chroni ona budynek przed podciąganiem kapilarnym wody z gruntu, zapobiegając zawilgoceniu i powstawaniu pleśni.
Najpopularniejsze materiały izolacyjne to:
- Polistyren ekstrudowany (XPS)
- Polistyren ekspandowany (EPS)
- Membrany bitumiczne
Izolację układa się na całej powierzchni podłoża. Ważne jest, aby poszczególne arkusze materiału izolacyjnego były szczelnie połączone, tworząc jednolitą barierę dla wilgoci.
Warstwa zbrojenia
Zbrojenie płyty fundamentowej ma kluczowe znaczenie dla jej wytrzymałości. Rozprowadza obciążenia, zapobiega pękaniu betonu i zwiększa odporność na naprężenia.
Typowo stosuje się pręty stalowe o średnicy 12-16 mm oraz strzemiona 6-8 mm. Zbrojenie płyty fundamentowej układa się w dwóch kierunkach, tworząc siatkę.
Schemat rozmieszczenia zbrojenia zależy od projektu i obciążeń budynku. Zwykle gęściej układa się je w miejscach największych naprężeń, np. pod ścianami nośnymi. W pozostałych obszarach zbrojenie może być rzadsze. Kluczowe jest zapewnienie odpowiedniego otulenia prętów betonem.
Warstwa betonu
Beton używany w płytach fundamentowych musi charakteryzować się wysoką wytrzymałością i wodoszczelnością. Zwykle stosuje się mieszanki klasy C20/25 lub wyższej. Dodatkowo, beton powinien być odporny na agresywne czynniki środowiskowe.
Proces wylewania betonu wymaga precyzji i odpowiedniego sprzętu. Najpierw beton jest dostarczany na plac budowy specjalnymi gruszkami. Następnie jest rozprowadzany równomiernie po całej powierzchni płyty. Ważne jest, aby beton dokładnie otulił zbrojenie. Po wylaniu, powierzchnię wyrównuje się i zagęszcza, aby usunąć ewentualne pęcherze powietrza.
Warstwa powierzchniowa
Warstwa powierzchniowa to ostatni element przekroju płyty fundamentowej. Stanowi ona podkład pod docelowe wykończenie posadzki i musi być idealnie równa.
Popularne materiały wykończeniowe to:
- Wylewka samopoziomująca
- Jastrych cementowy
- Płytki ceramiczne
- Panele podłogowe
Grubość płyty fundamentowej
Grubość płyty fundamentowej zależy od kilku czynników. Najważniejsze to rodzaj gruntu, obciążenia budynku oraz warunki klimatyczne. Projektant musi uwzględnić wszystkie te aspekty, aby określić optymalną grubość płyty.
| Rodzaj gruntu | Minimalna grubość | Zalecana grubość |
|---|---|---|
| Grunty skaliste | 20 cm | 25-30 cm |
| Grunty spoiste | 25 cm | 30-40 cm |
| Piaski | 30 cm | 40-50 cm |
| Grunty słabonośne | 40 cm | 50-60 cm |
Rola dylatacji w płycie fundamentowej
Dylatacje to celowo wykonane szczeliny w płycie fundamentowej. Pozwalają one na niezależne ruchy poszczególnych części konstrukcji.
Znaczenie dylatacji jest ogromne. Zapobiegają one powstawaniu pęknięć w płycie, które mogłyby wynikać z naprężeń termicznych lub nierównomiernego osiadania gruntu. Dzięki nim, płyta może "pracować" bez ryzyka uszkodzenia.
Dylatacje stosuje się w następujących przypadkach:
- Przy dużych powierzchniach płyty (powyżej 30-40 m²)
- W miejscach zmiany grubości płyty
- Przy skomplikowanych kształtach budynku
- Na gruntach o zróżnicowanej nośności
Projektowanie płyty fundamentowej
Projektowanie płyty fundamentowej to skomplikowany proces. Wymaga uwzględnienia wielu czynników, takich jak obciążenia budynku, warunki gruntowe, klimat czy przeznaczenie obiektu. Kluczowe jest też przewidzenie potencjalnych zmian w przyszłości, np. możliwości rozbudowy.
Badania geotechniczne są niezbędne w procesie projektowania. Dostarczają one kluczowych informacji o nośności gruntu, poziomie wód gruntowych i potencjalnych zagrożeniach. Bez tych danych, niemożliwe jest stworzenie bezpiecznego i efektywnego projektu płyty.
- Odpowiednie zbrojenie dostosowane do obciążeń
- Właściwa izolacja przeciwwilgociowa
- Dokładne przygotowanie podłoża gruntowego
- Użycie betonu o odpowiedniej klasie wytrzymałości
Zalety i wady płyty fundamentowej
Korzyści stosowania płyty fundamentowej
- Lepsza izolacja termiczna, co przekłada się na niższe koszty ogrzewania.
- Większa odporność na nierównomierne osiadanie gruntu, idealna na trudne podłoża.
- Szybsza realizacja w porównaniu z tradycyjnymi fundamentami.
- Możliwość równomiernego rozłożenia obciążeń na większej powierzchni.
- Dobra baza dla systemów ogrzewania podłogowego.
Potencjalne wyzwania
- Wyższy koszt realizacji, szczególnie przy małych budynkach. Może to wpłynąć na całkowity budżet projektu.
- Konieczność bardzo dokładnego przygotowania podłoża. Błędy na tym etapie mogą mieć poważne konsekwencje.
- Trudności z naprawą ewentualnych uszkodzeń. W przypadku pęknięć lub problemów z instalacjami, naprawa może być skomplikowana i kosztowna.
Konserwacja i utrzymanie płyty fundamentowej
Dbanie o płytę fundamentową to kluczowy aspekt utrzymania całego budynku. Regularnie sprawdzaj, czy nie pojawiają się pęknięcia lub zawilgocenia. Zwróć uwagę na stan izolacji wokół płyty. Unikaj sadzenia drzew blisko fundamentu, gdyż ich korzenie mogą powodować uszkodzenia.
Typowe problemy z płytą fundamentową to pęknięcia, zawilgocenia i nierównomierne osiadanie. Pęknięcia można naprawić iniekcją żywicy, zawilgocenia wymagają poprawy izolacji, a osiadanie może wymagać podbicia fundamentu. Szybka reakcja na problemy zapobiega poważniejszym uszkodzeniom.
Płyta fundamentowa: solidna podstawa nowoczesnego budownictwa
Płyta fundamentowa to zaawansowane rozwiązanie konstrukcyjne, które zyskuje coraz większą popularność w budownictwie. Jej wielowarstwowa struktura, obejmująca podłoże gruntowe, izolację, zbrojenie i beton, zapewnia stabilność, ochronę przed wilgocią oraz efektywność energetyczną budynków.
Kluczowe zalety płyty fundamentowej, takie jak lepsza izolacja termiczna i odporność na nierównomierne osiadanie gruntu, czynią ją atrakcyjną alternatywą dla tradycyjnych fundamentów. Jednak jej skuteczność zależy od starannego projektowania, uwzględniającego specyfikę gruntu i planowanej konstrukcji. Badania geotechniczne i precyzyjne obliczenia są niezbędne dla zapewnienia trwałości i bezpieczeństwa.
Choć płyta fundamentowa może wiązać się z wyższymi kosztami początkowymi, jej długoterminowe korzyści, w tym potencjalne oszczędności energetyczne i zwiększona stabilność budynku, często rekompensują tę inwestycję. Regularna konserwacja i szybka reakcja na ewentualne problemy są kluczowe dla utrzymania jej optymalnej funkcjonalności przez długie lata.
