Jak podać wymiary okien? Kompletny poradnik pomiaru i zapisu

Podawanie wymiarów okien może wydawać się proste, ale istnieją ważne zasady, których warto przestrzegać. Standardowo, najpierw podaje się szerokość, a potem wysokość okna. Ta konwencja dotyczy wszystkich typów okien, włącznie z oknami PCV. Zaleca się stosowanie milimetrów jako jednostki miary dla najlepszej precyzji.

Dokładny pomiar jest kluczowy. Należy zmierzyć zarówno wysokość, jak i szerokość otworu okiennego, pamiętając o odjęciu rozmiaru ewentualnych szczelin. Warto też pamiętać, że wymiary w projekcie mogą różnić się od rzeczywistych wymiarów okna. Przestrzeganie tych zasad pomoże uniknąć błędów i zapewni idealne dopasowanie okien.

• Podawaj wymiary w kolejności: szerokość, potem wysokość
• Używaj milimetrów jako jednostki miary
• Mierz dokładnie, uwzględniając szczeliny
• Pamiętaj o różnicy między wymiarami projektowymi a rzeczywistymi
• Zasady dotyczą wszystkich typów okien, w tym PCV
• Precyzyjny pomiar zapewnia idealne dopasowanie okna

Prawidłowa kolejność podawania wymiarów okiennych

W branży okiennej istnieje ustalony standard podawania wymiarów okien. Zawsze zaczynamy od szerokości, a następnie podajemy wysokość. Ta zasada dotyczy wszystkich typów okien, niezależnie od materiału czy stylu. Przestrzeganie tej konwencji zapewnia jasną komunikację między klientami, producentami i instalatorami.

• Okno jednoskrzydłowe: 900 x 1200 mm
• Okno balkonowe: 1500 x 2200 mm
• Okno narożne: 1800 x 1500 mm + 900 x 1500 mm

Dlaczego szerokość przed wysokością? Praktyczne uzasadnienie

Tradycja podawania szerokości przed wysokością sięga początków przemysłu budowlanego. Ta konwencja została przyjęta ze względu na intuicyjność i łatwość wizualizacji.

Praktyczność tego rozwiązania jest nie do przecenienia. Szerokość okna często ma większy wpływ na projekt wnętrza i elewacji budynku. Ponadto, taka kolejność ułatwia szybkie porównywanie różnych modeli okien. Konsekwentne stosowanie tej zasady minimalizuje ryzyko błędów w zamówieniach i produkcji.

Jednostki miary w wymiarowaniu okien: milimetry górą

Milimetry są preferowaną jednostką miary przy podawaniu wymiarów okien. Zapewniają one najwyższą precyzję, co jest kluczowe w produkcji i montażu okien. Używanie milimetrów eliminuje potrzebę zaokrąglania i zmniejsza ryzyko błędów. Co więcej, milimetry są standardem w większości krajów, co ułatwia międzynarodową współpracę w branży okiennej.

Konwersja jednostek: od cali do centymetrów

Czasami może zaistnieć potrzeba konwersji jednostek, szczególnie przy współpracy międzynarodowej. Jeden cal to dokładnie 2,54 centymetra. Dla szybkiej konwersji można przyjąć, że 1 cal to około 2,5 cm. Pamiętajmy jednak, że w profesjonalnych zastosowaniach zawsze należy korzystać z dokładnych wartości.

Czytaj więcej: Płyta fundamentowa z ogrzewaniem podłogowym: Korzyści i instalacja

Precyzyjny pomiar okna: krok po kroku

Jak mierzyć okna? To kluczowe pytanie dla każdego, kto planuje wymianę lub instalację nowych okien. Precyzyjny pomiar jest podstawą udanego montażu. Oto pięć kroków, które pomogą Ci dokładnie zmierzyć okno:

• Przygotuj odpowiednie narzędzia: taśmę mierniczą, ołówek, notatnik
• Zmierz szerokość okna w trzech miejscach: na górze, w środku i na dole
• Zmierz wysokość okna w trzech miejscach: po lewej, w środku i po prawej stronie
• Zapisz najmniejszy wymiar dla szerokości i wysokości
• Zmierz głębokość ościeżnicy dla prawidłowego doboru profilu okiennego

Uwzględnianie szczelin: klucz do idealnego dopasowania

Szczeliny odgrywają kluczową rolę w prawidłowym montażu okien. Zapewniają one miejsce na rozprężanie się materiałów pod wpływem zmian temperatury. Bez odpowiednich szczelin, okno może się wypaczyć lub pęknąć.

Przy pomiarze okna należy uwzględnić szczelinę montażową, zwykle około 10-15 mm z każdej strony. W przypadku pomiaru okien do wymiany, zmierz wymiary otworu okiennego i odejmij 20-30 mm, aby uzyskać właściwy rozmiar nowego okna.

Wymiary w projekcie vs. rzeczywiste: skąd różnice?

Często spotykamy się z sytuacją, gdy wymiary okien w projekcie różnią się od rzeczywistych. Wynika to z kilku czynników. Po pierwsze, projekt może uwzględniać wymiary otworu okiennego, a nie samego okna. Po drugie, podczas budowy mogą wystąpić niewielkie odchylenia. Dodatkowo, projekt może nie uwzględniać grubości tynku czy okładzin ściennych. Dlatego zawsze zaleca się dokładny pomiar na miejscu przed zamówieniem okien.

Tolerancja wymiarowa: margines błędu w praktyce

W produkcji okien istnieją określone normy tolerancji wymiarowej. Zazwyczaj dopuszcza się odchylenie w granicach 1-2 mm dla wymiarów do 2 metrów.

W praktyce, ta tolerancja ma istotne znaczenie. Pozwala ona na kompensację drobnych niedokładności w procesie produkcyjnym i montażowym. Jednocześnie, nie wpływa znacząco na funkcjonalność czy estetykę okna. Warto jednak pamiętać, że przy większych wymiarach okien, tolerancja może być nieco większa. Dlatego przy zamawianiu niestandardowych, dużych okien, warto skonsultować się z producentem odnośnie dokładnych specyfikacji.

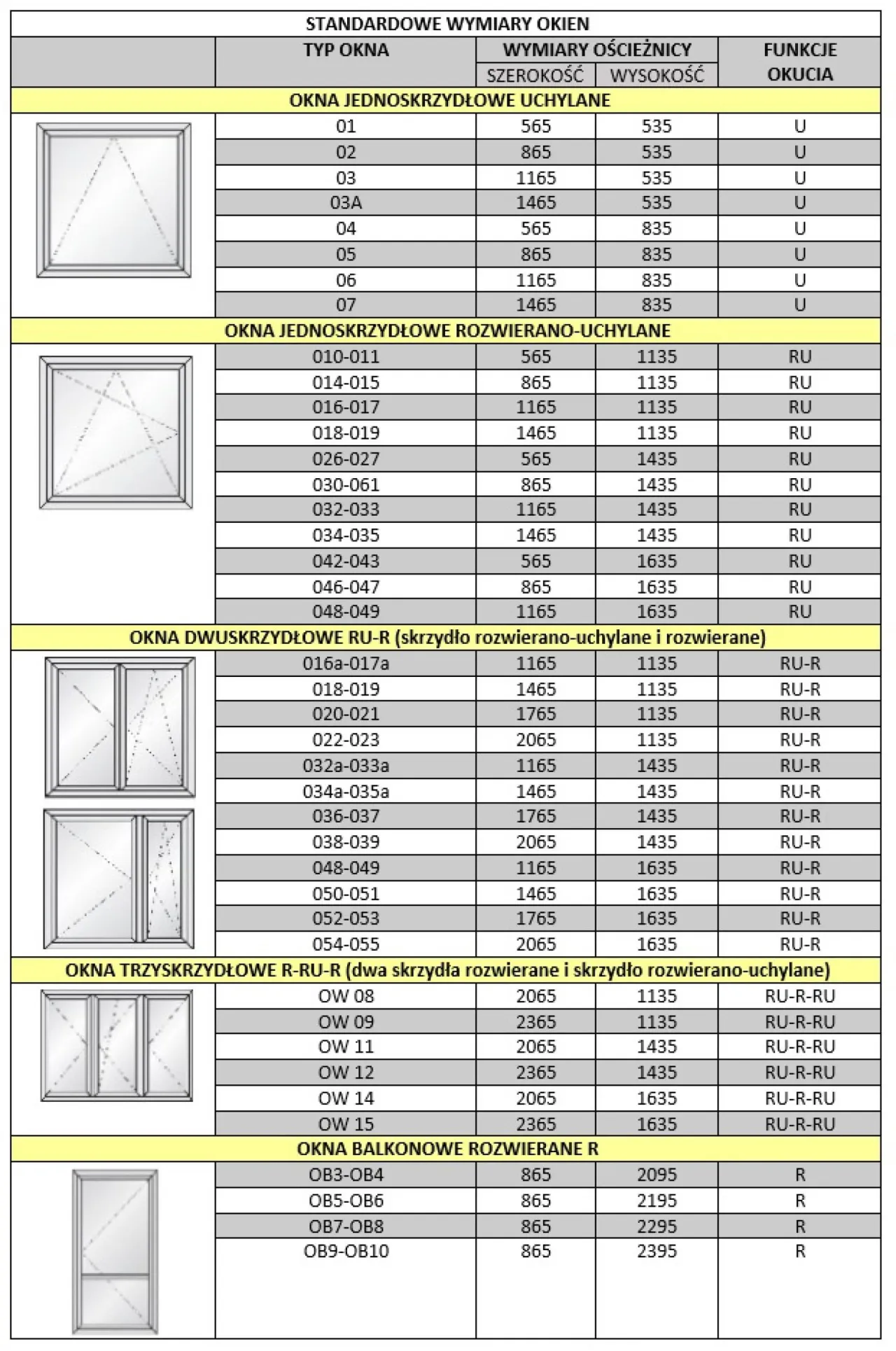

Specyfika wymiarów różnych typów okien

Różne typy okien mają swoje unikalne cechy, które wpływają na sposób podawania ich wymiarów. Standardowe wymiary okien różnią się w zależności od ich rodzaju i przeznaczenia. Znajomość tych różnic jest kluczowa przy planowaniu wymiany okien lub projektowaniu nowego budynku.

Okna PCV: na co zwrócić uwagę przy pomiarach?

Wymiary okien PCV mają swoje specyficzne cechy. Profil PCV charakteryzuje się większą grubością niż profile drewniane czy aluminiowe. To wpływa na ostateczny wymiar okna w świetle muru. Okna PCV mają też zazwyczaj więcej komór wewnętrznych, co poprawia ich izolacyjność.

Przy pomiarach okien PCV należy zwrócić szczególną uwagę na grubość profilu i liczbę komór. Wpływa to na głębokość osadzenia okna w murze. Dodatkowo, warto uwzględnić ewentualne dodatki, takie jak rolety zewnętrzne, które mogą wpłynąć na ostateczny wymiar okna.

Zapis wymiarów okien: przykłady i najlepsze praktyki

Prawidłowy zapis wymiarów okien jest kluczowy dla uniknięcia nieporozumień i błędów. Zawsze podajemy wymiary w kolejności: szerokość x wysokość x głębokość (jeśli jest istotna). Wymiary powinny być podane w milimetrach, chyba że specyfikacja wymaga inaczej. Oto kilka przykładów prawidłowego zapisu:

• Okno standardowe: 1200 x 1500 mm
• Okno z określoną głębokością profilu: 900 x 2100 x 70 mm
• Okno niestandardowe z wymiarami do drugiego miejsca po przecinku: 1356,75 x 1987,50 mm
• Zestaw okien: (1200 x 1500 mm) + (600 x 1500 mm)

Błędy w zapisie wymiarów: jak ich uniknąć?

Najczęstsze błędy w zapisie wymiarów okien to odwrócenie kolejności (wysokość przed szerokością), pominięcie jednostek miary czy nieprecyzyjne zaokrąglenia. Takie pomyłki mogą prowadzić do poważnych konsekwencji, włącznie z produkcją niewłaściwego okna.

Aby uniknąć błędów, zawsze dokładnie sprawdzaj zapisane wymiary. Używaj jasnego i konsekwentnego formatu zapisu. W przypadku nietypowych wymiarów lub specjalnych wymagań, dodaj wyraźną adnotację. Pamiętaj, że precyzja w zapisie wymiarów to podstawa udanej realizacji projektu okiennego.

Precyzja i standardy: klucz do idealnych wymiarów okien

Prawidłowe podawanie wymiarów okien to fundament udanego projektu okiennego. Artykuł podkreśla znaczenie stosowania się do ustalonych standardów, takich jak kolejność podawania wymiarów (szerokość przed wysokością) oraz używanie milimetrów jako preferowanej jednostki miary. Dokładny pomiar, uwzględniający szczeliny i różnice między wymiarami projektowymi a rzeczywistymi, jest kluczowy dla idealnego dopasowania okien.

Tekst zwraca uwagę na specyfikę różnych typów okien, w tym okien PCV, oraz na znaczenie prawidłowego zapisu wymiarów. Podkreśla również wagę uwzględniania tolerancji wymiarowej i konsultacji z profesjonalistami. Stosowanie się do tych zasad pozwala uniknąć kosztownych błędów i zapewnia satysfakcję z nowych okien.
