Jak narysować projekt budynku gospodarczego: praktyczny poradnik

Jak narysować projekt budynku gospodarczego? To pytanie często zadają osoby planujące budowę garażu, warsztatu czy magazynu. Proces ten wymaga starannego planowania i uwzględnienia wielu czynników. Kluczowe jest zdefiniowanie celu budynku, wybór odpowiedniej lokalizacji i zebranie niezbędnych informacji. Szkic wstępny to pierwszy krok do stworzenia pełnej dokumentacji technicznej. Ważne jest też przygotowanie kosztorysu i dopełnienie formalności prawnych.

Najważniejsze informacje:

• Określ cel i funkcje budynku gospodarczego
• Sprawdź lokalne przepisy budowlane
• Przygotuj szkic, a następnie szczegółową dokumentację techniczną
• Sporządź kosztorys i wybierz materiały budowlane
• Skonsultuj projekt z fachowcami
• Pamiętaj o formalnościach prawnych (np. zgłoszenie budowy do 35 m²)

Definicja celu i funkcji budynku gospodarczego

Jak narysować projekt budynku gospodarczego to proces, który zaczyna się od precyzyjnego określenia jego przeznaczenia. Zdefiniowanie celu budynku jest kluczowe dla stworzenia funkcjonalnego i efektywnego projektu. Budynek gospodarczy może służyć jako magazyn, garaż czy warsztat. Magazyn wymaga przestrzeni do składowania, garaż musi pomieścić pojazdy, a warsztat potrzebuje miejsca na narzędzia i stanowiska pracy. Funkcja budynku bezpośrednio wpływa na jego układ i wymiary.

Wybór lokalizacji i analiza przepisów

Rysowanie planu budynku gospodarczego wymaga starannego wyboru lokalizacji. Należy uwzględnić dostęp do mediów, ukształtowanie terenu i odległość od innych obiektów. Kluczowe jest sprawdzenie miejscowego planu zagospodarowania przestrzennego, który określa dozwolone parametry zabudowy. Analiza przepisów pomoże uniknąć problemów prawnych w przyszłości.

• Dostępność mediów (prąd, woda, kanalizacja)
• Ukształtowanie terenu i warunki gruntowe
• Odległość od granic działki i innych budynków
• Zgodność z planem zagospodarowania przestrzennego
• Dostęp do drogi dojazdowej

Zbieranie informacji i przygotowanie do projektowania

Przed przygotowaniem dokumentacji technicznej budynku gospodarczego, niezbędne jest zebranie informacji o normach budowlanych i wymaganiach technicznych. Znajomość przepisów budowlanych zapewni zgodność projektu z prawem. Wybór materiałów budowlanych wpłynie na trwałość, koszty i estetykę budynku. Warto rozważyć różne opcje, biorąc pod uwagę ich właściwości, dostępność i cenę.

Tworzenie wstępnego szkicu projektu

Szkicowanie budynku gospodarczego to pierwszy krok w wizualizacji projektu. Zacznij od narysowania ogólnego zarysu budynku na papierze milimetrowym. Uwzględnij rozmieszczenie drzwi, okien i podziały wewnętrzne. Szkic powinien zawierać przybliżone wymiary pomieszczeń i całego budynku. Pamiętaj o zachowaniu proporcji i skali.

Przygotowanie szczegółowej dokumentacji technicznej

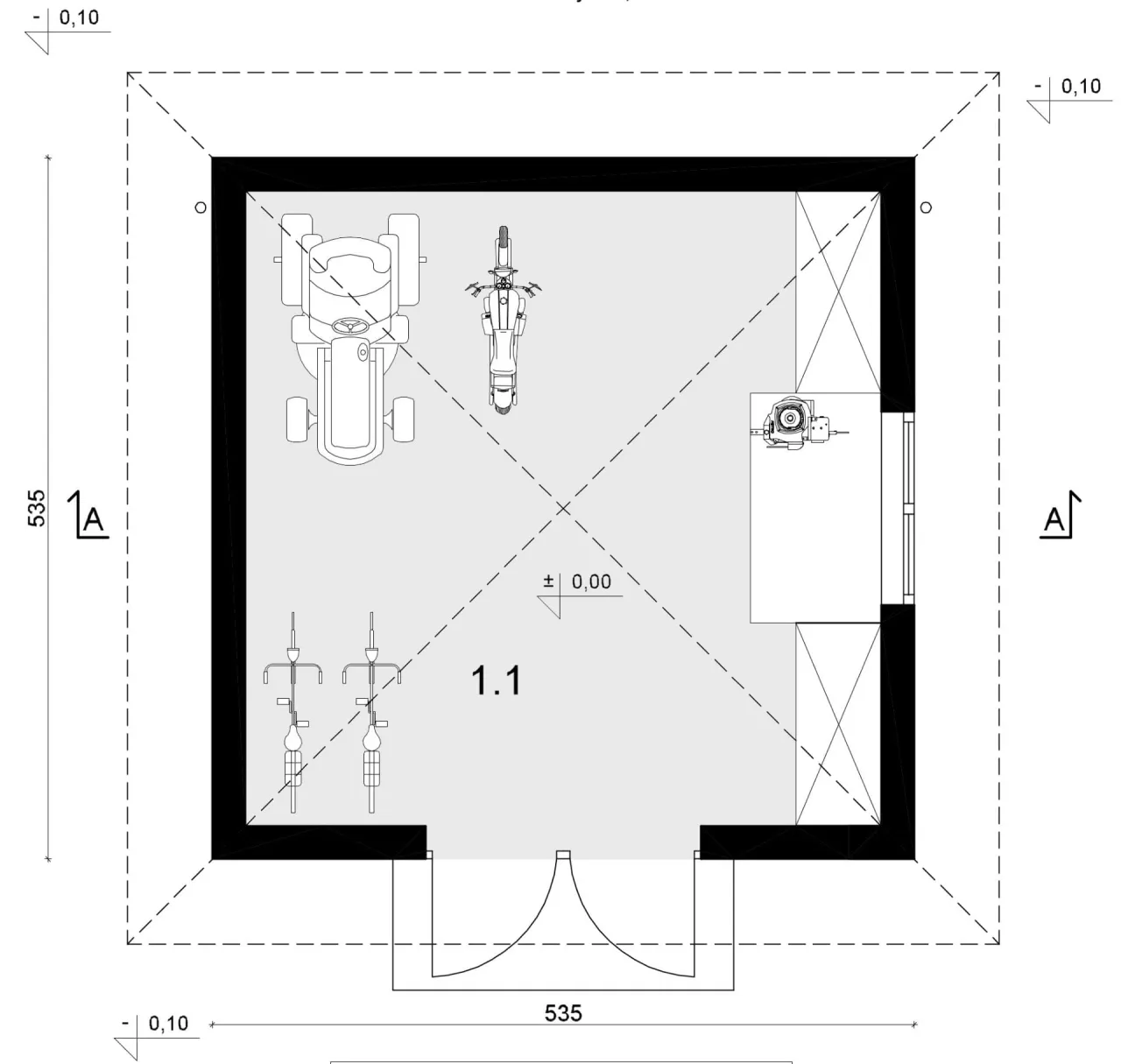

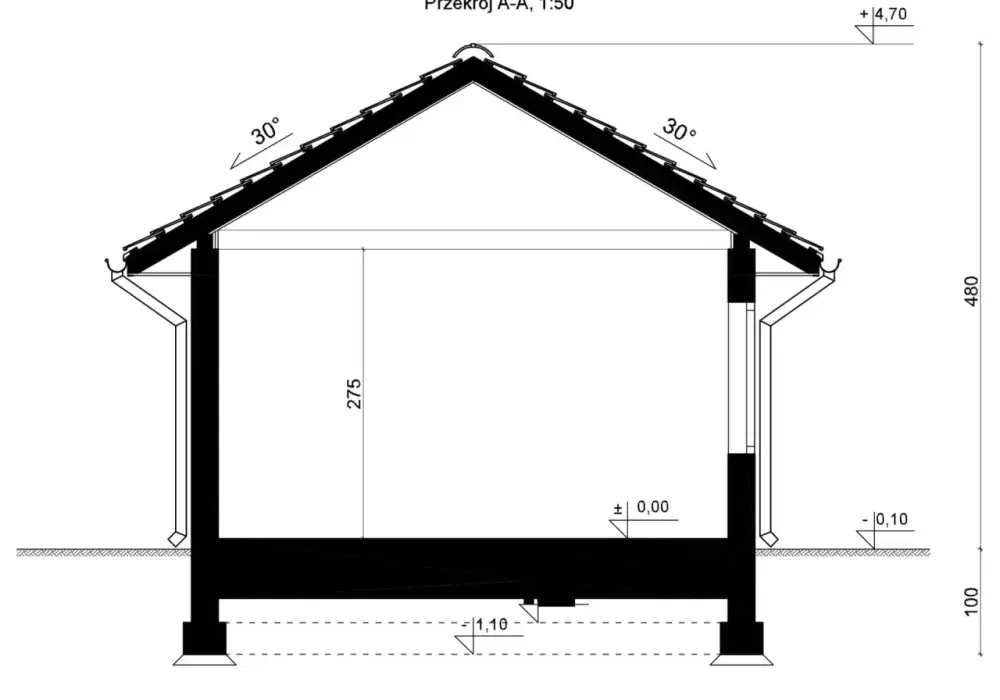

Projekt budynku gospodarczego krok po kroku wymaga stworzenia dokładnej dokumentacji technicznej. To zestaw rysunków i opisów technicznych, niezbędnych do realizacji budowy. Rzut parteru pokazuje układ pomieszczeń, rozmieszczenie drzwi i okien oraz wymiary. Przekroje budynku prezentują jego konstrukcję w pionie, ukazując fundamenty, ściany i dach.

• Rzut parteru
• Przekroje pionowe
• Plan fundamentów
• Rzut dachu
• Elewacje
• Opis techniczny

Narzędzia do tworzenia dokumentacji technicznej

Rysowanie planu budynku gospodarczego można wykonać ręcznie lub komputerowo. Tradycyjne metody wymagają deski kreślarskiej i przyborów rysunkowych. Popularne programy do projektowania to AutoCAD, SketchUp czy ArchiCAD. Narzędzia cyfrowe ułatwiają wprowadzanie zmian i generowanie precyzyjnych wymiarów.

Typowe wymiary i układy pomieszczeń w budynkach gospodarczych

Standardowe wymiary budynków gospodarczych zależą od ich przeznaczenia. Garaż jednostanowiskowy może mieć wymiary 3x6 m, podczas gdy warsztat potrzebuje co najmniej 5x7 m. Magazyny rolnicze często przekraczają 10x20 m. Popularne układy to przestrzeń otwarta, podział na dwa pomieszczenia lub układ z centralnym korytarzem i bocznymi pomieszczeniami.

Typ budynku	Typowe wymiary
Garaż jednostanowiskowy	3x6 m
Warsztat	5x7 m
Magazyn rolniczy	10x20 m

Kosztorysowanie projektu budynku gospodarczego

Kosztorys to nieodłączny element projektu budynku gospodarczego. Pozwala oszacować całkowity koszt inwestycji i zaplanować budżet. Uwzględnia koszty materiałów, robocizny i ewentualnych pozwoleń. Przy szacowaniu kosztów warto dodać 10-15% na nieprzewidziane wydatki. Konsultacja z lokalnym wykonawcą pomoże uzyskać realne ceny dla danego regionu.

Formalności prawne związane z budową budynku gospodarczego

Jak zaprojektować budynek gospodarczy zgodnie z prawem? Proces formalny zaczyna się od zgłoszenia budowy lub uzyskania pozwolenia. Zgłoszenie wystarczy dla mniejszych obiektów, pozwolenie jest konieczne dla większych lub bardziej skomplikowanych budynków. Niezbędne dokumenty to projekt budowlany, oświadczenie o prawie do dysponowania nieruchomością i mapa do celów projektowych.

Budynki gospodarcze do 35 m² - uproszczona procedura

Budynki gospodarcze o powierzchni do 35 m² podlegają uproszczonej procedurze. Wymagają jedynie zgłoszenia, bez konieczności uzyskania pozwolenia na budowę. Zgłoszenie składa się w urzędzie gminy lub miasta. Pamiętaj, że budynek musi być parterowy i służyć celom gospodarczym, a nie mieszkalnym.

Konsultacje z ekspertami - kiedy i dlaczego są potrzebne

Architekt może pomóc w tworzeniu rzutu parteru budynku gospodarczego, optymalizując układ i funkcjonalność. Inżynier budowlany jest niezbędny przy projektowaniu konstrukcji, zwłaszcza dla większych obiektów. Profesjonalne doradztwo zapewni zgodność projektu z normami i przepisami, co jest kluczowe dla bezpieczeństwa i legalności budowy.

Przykładowe projekty i szablony - inspiracje i rozwiązania

Korzystanie z gotowych projektów może znacznie przyspieszyć proces rysowania planu budynku gospodarczego. Oferują one sprawdzone rozwiązania i oszczędzają czas. Szablon można dostosować do własnych potrzeb, modyfikując wymiary czy układ pomieszczeń. Gotowe projekty znajdziesz w biurach projektowych, katalogach online czy na specjalistycznych forach budowlanych.

Kluczowe kroki w projektowaniu budynku gospodarczego

Jak narysować projekt budynku gospodarczego to proces, który wymaga starannego planowania i uwagi do szczegółów. Zaczynając od określenia celu i funkcji budynku, poprzez wybór lokalizacji i analizę przepisów, aż po stworzenie szczegółowej dokumentacji technicznej, każdy etap jest istotny dla sukcesu projektu.

Pamiętaj, że szkicowanie budynku gospodarczego to tylko początek. Kluczowe jest przygotowanie profesjonalnej dokumentacji, uwzględnienie typowych wymiarów i układów pomieszczeń, oraz dokładne kosztorysowanie. Nie zapomnij o formalnościach prawnych, szczególnie przy budynkach do 35 m², gdzie obowiązuje uproszczona procedura.

Konsultacje z ekspertami, takimi jak architekci czy inżynierowie budowlani, mogą znacznie ułatwić proces przygotowania dokumentacji technicznej budynku gospodarczego. Wykorzystanie gotowych projektów i szablonów może być cenną inspiracją i punktem wyjścia do stworzenia własnego, idealnie dopasowanego projektu.
